天码av无码一区二区三区四区-日本少妇高潮喷水xxxxxxx-少妇性荡欲午夜性开放视频剧场-国内精品久久久久久无码不卡-国产精品老热丝在线观看

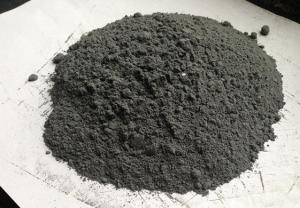

在生產鋼包澆注料的時候加入的微硅粉,硅灰活性高,在較低溫度下就能與基質中的A1203、Mg0等成分發生反應,加快A1、Mg向熔體中的擴散速率,使尖晶石生成速率提高,生成的尖晶石晶粒細小且致密。同時SiO2促進了A1203向尖晶石內固溶,形成富鋁尖晶石,更有效地吸收渣中滲入的FeO,MnO,CaO等成分,變成復合尖晶石。渣中FeO、MnO,、CaO等成分的降低,使渣的粘度增加。

較多硅灰存在時,在滲透層的背部生成大量致密的富鋁尖晶石層,為進一步捕捉渣中的FeO、MnO等成分作好準備。因而增加微硅粉的加入量能夠抑制渣的滲透。

但是,硅灰的增加,使工作面附近液相量增多,適量的液相可以起到封閉氣孔,阻止渣液滲入的作用,但如果液相過多,卻會降低澆注料的耐蝕性。當微硅粉加入量達2.5%時,基質配料點仍然處于△A1203-A3S2-MA三角區域內,液相生成量不大。

所以在耐火材料微硅粉加入量為0--2.5%的范圍內,隨著微硅粉加入量的增加,澆注料的抗渣性能得到優化,尤其是抗滲透性得到較大提高。

以上內容來自洛陽合茂硅業：www.hnxczs.com

Tags:微硅粉,微硅粉廠家
